Notice d'utilisation Renault Scenic 2: Châssis long

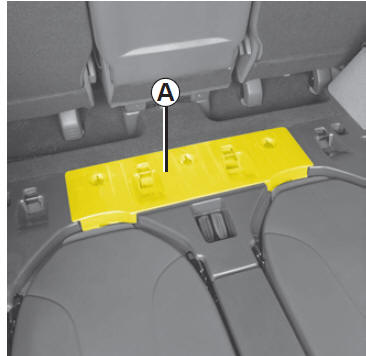

Le cric et le bloc-outils sont situés sous le tapis de coffre dans le compartiment A.

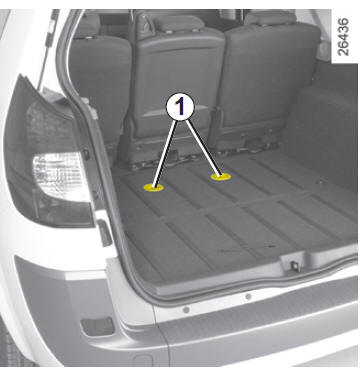

Nota : pour les véhicules cinq places, il est nécéssaire de retirer le tapis en tournant les quart de tour 1.

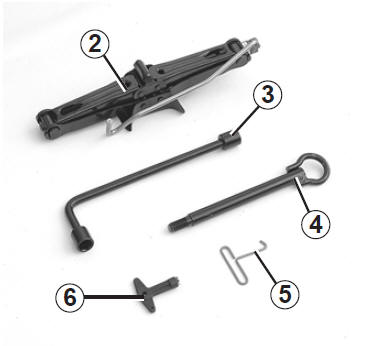

Cric 2
Dégagez le cric 2.
Lors de sa remise en place, repliez correctement le cric avant de le remettre dans son logement A.
| Le cric est destiné au changement de roue. En aucun cas il ne doit être utilisé pour procéder à une réparation ou pour accéder au dessous du véhicule |
Clé de roue 3
Elle permet de bloquer ou de débloquer les vis de roue.
Anneau de remorquage 4
Reportez-vous au paragraphe "remorquage" en chapitre 5.
Clé d’enjoliveur 5 ou 6
Châssis normal
Le Bloc outils est situé dans le coffre, au centre de la roue de secours
A.
Cric 1
Dégagez le cric 1.
Lors de sa remise en place, repliez correctement le
cric avant de le remettre dans ...
Enjoliveur - roue
Enjoliveur à l’exemple de l’enjoliveur 1
Déposez-le à l’aide de la clé d’enjoliveur 3 (située dans le bloc outils)
en engageant le crochet dans l’ajour à proximité de la valve 2. ...
